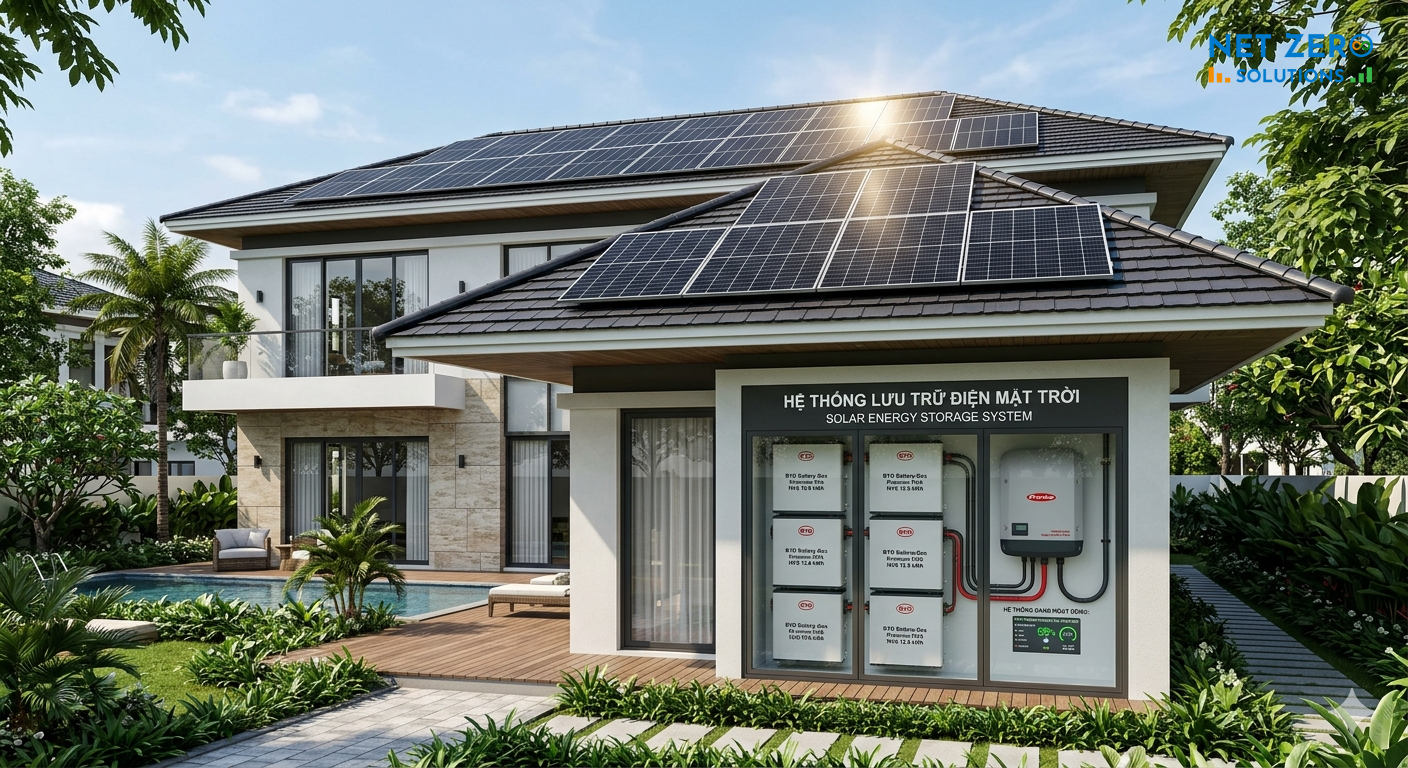

Pin lưu trữ điện 3 pha là giải pháp tích trữ năng lượng phù hợp cho nhà ở, biệt thự, văn phòng, nhà xưởng và hệ thống điện mặt trời có tải 3 pha. Thiết bị giúp lưu lại phần điện chưa sử dụng để dùng vào ban đêm hoặc thời điểm điện lưới có giá cao. Không chỉ tối ưu lượng điện mặt trời tự sản xuất, pin lưu trữ điện 3 pha còn góp phần giảm phụ thuộc vào lưới điện và tăng khả năng dự phòng khi mất điện.

Pin lưu trữ điện 3 pha là gì?

Pin lưu trữ điện 3 pha là hệ thống pin được sử dụng để lưu trữ điện năng trong các hệ thống điện xoay chiều 3 pha. Điện năng có thể được lấy từ hệ thống điện mặt trời, điện lưới hoặc các nguồn phát khác, sau đó được tích trữ trong pin và cung cấp trở lại cho tải khi có nhu cầu.

Khác với hệ thống lưu trữ dành cho tải 1 pha, pin lưu trữ điện 3 pha được thiết kế để phối hợp với inverter 3 pha và hệ thống phân phối điện 3 pha. Nhờ đó, giải pháp phù hợp với những công trình có công suất tiêu thụ lớn hoặc sử dụng đồng thời nhiều thiết bị điện.

Một hệ thống pin lưu trữ điện 3 pha thường gồm:

Pin lưu trữ năng lượng.
Inverter hybrid hoặc inverter lưu trữ 3 pha.
Hệ thống quản lý pin BMS.
Thiết bị bảo vệ DC/AC.
Tủ điện và hệ thống phân phối điện.
Hệ thống giám sát, điều khiển từ xa nếu được tích hợp.

Trong đó, pin đảm nhiệm việc tích trữ năng lượng, inverter quản lý quá trình chuyển đổi và phân phối điện, còn BMS theo dõi trạng thái pin nhằm đảm bảo hệ thống vận hành an toàn.

Nguyên lý hoạt động của pin lưu trữ điện 3 pha

Nguyên lý hoạt động của pin lưu trữ điện 3 pha có thể hiểu qua 4 giai đoạn chính.

1. Nạp điện vào pin

Khi hệ thống điện mặt trời tạo ra nhiều điện hơn mức tải đang sử dụng, phần điện dư có thể được inverter chuyển sang chế độ sạc cho pin.

Ví dụ, hệ thống điện mặt trời đang tạo ra 15 kW nhưng tải chỉ tiêu thụ 9 kW. Khoảng 6 kW điện dư có thể được sử dụng để sạc hệ thống lưu trữ, tùy theo công suất inverter và trạng thái pin.

2. Lưu trữ năng lượng

Điện năng sau khi được chuyển đổi phù hợp sẽ được lưu trong các cell pin. Với nhiều hệ thống hiện nay, công nghệ lithium iron phosphate (LiFePO4) được lựa chọn nhờ độ ổn định nhiệt tốt, tuổi thọ chu kỳ cao và phù hợp với nhu cầu lưu trữ năng lượng cố định.

BMS liên tục theo dõi điện áp, dòng điện, nhiệt độ và trạng thái sạc của các cell.

3. Xả điện khi có nhu cầu

Khi nguồn điện mặt trời không đủ đáp ứng tải, pin lưu trữ điện 3 pha có thể xả điện thông qua inverter để cấp cho các thiết bị.

Chẳng hạn, ban đêm hệ thống không còn điện mặt trời nhưng công trình vẫn cần sử dụng điều hòa, máy bơm, máy tính hoặc thiết bị sản xuất. Điện từ pin sẽ được chuyển đổi và cung cấp cho tải.

4. Kết hợp với điện lưới

Nếu dung lượng pin không đủ hoặc công suất tải vượt khả năng cung cấp, hệ thống có thể lấy thêm điện từ lưới. Ngược lại, khi điện mặt trời dư, hệ thống có thể ưu tiên sạc pin theo cấu hình đã cài đặt.

Nhờ khả năng phối hợp nhiều nguồn, pin lưu trữ điện 3 pha giúp hệ thống điện vận hành linh hoạt hơn thay vì phụ thuộc hoàn toàn vào điện mặt trời tức thời hoặc điện lưới.

Cấu tạo của pin lưu trữ điện 3 pha

Cell pin

Cell là thành phần trực tiếp lưu trữ năng lượng. Nhiều cell được ghép thành module, sau đó tạo thành các cụm pin có điện áp và dung lượng phù hợp.

Chất lượng cell ảnh hưởng đáng kể đến tuổi thọ, hiệu suất và độ an toàn của pin lưu trữ điện 3 pha.

BMS

BMS là bộ phận quản lý và giám sát pin. Hệ thống có nhiệm vụ theo dõi nhiều thông số quan trọng như:

Điện áp từng cell hoặc nhóm cell.
Nhiệt độ.
Dòng sạc và dòng xả.
Trạng thái sạc.
Cân bằng cell.
Bảo vệ quá áp, quá dòng, quá nhiệt và xả quá sâu.

BMS chất lượng cao giúp pin lưu trữ điện 3 pha hoạt động ổn định và hạn chế các tình trạng có thể ảnh hưởng đến tuổi thọ pin.

Vỏ và hệ thống bảo vệ

Pin thường được đặt trong vỏ kim loại hoặc vật liệu có khả năng bảo vệ module bên trong. Tùy thiết kế, hệ thống có thể được tích hợp thêm cầu chì, aptomat, contactor, cảm biến nhiệt và các cơ chế bảo vệ khác.

Giao tiếp với inverter

Để hoạt động hiệu quả, pin lưu trữ điện 3 pha cần tương thích với inverter. Hai thiết bị thường giao tiếp với nhau thông qua các giao thức truyền thông được nhà sản xuất hỗ trợ.

Khả năng tương thích này rất quan trọng bởi không phải loại pin nào cũng có thể kết nối với mọi inverter 3 pha.

Ưu điểm của pin lưu trữ điện 3 pha

Tận dụng tối đa điện mặt trời

Nếu không có hệ thống lưu trữ, lượng điện mặt trời dư vào ban ngày có thể phải phát lên lưới hoặc bị giới hạn tùy cấu hình hệ thống.

Sử dụng pin lưu trữ điện 3 pha giúp chuyển phần điện dư sang thời điểm cần sử dụng, đặc biệt là buổi tối.

Giảm chi phí điện

Đối với hộ gia đình hoặc doanh nghiệp có mức tiêu thụ điện cao vào buổi tối, việc sử dụng điện đã tích trữ thay vì mua toàn bộ điện từ lưới có thể giúp tối ưu chi phí.

Đây là một trong những lý do pin lưu trữ điện 3 pha ngày càng được quan tâm trong các hệ thống điện mặt trời tự dùng.

Hỗ trợ nguồn điện dự phòng

Tùy thiết kế hệ thống, pin lưu trữ điện 3 pha có thể cung cấp điện cho các tải được ưu tiên khi điện lưới bị mất.

Tuy nhiên, khả năng backup thực tế phụ thuộc vào inverter, công suất tải, dung lượng pin và cách thiết kế tủ điện. Không nên mặc định rằng mọi hệ thống lưu trữ đều có thể cấp điện cho toàn bộ công trình khi mất điện.

Phù hợp với tải công suất lớn

Các công trình sử dụng điện 3 pha thường có nhiều thiết bị công suất cao như điều hòa trung tâm, máy bơm, thang máy, máy móc sản xuất hoặc hệ thống HVAC.

Vì vậy, pin lưu trữ điện 3 pha thường phù hợp hơn với biệt thự lớn, văn phòng, nhà hàng, khách sạn, nhà xưởng và các công trình thương mại.

Chủ động hơn trong quản lý năng lượng

Khi kết hợp pin, inverter và hệ thống giám sát, người dùng có thể theo dõi lượng điện mặt trời sản xuất, điện tiêu thụ, mức sạc của pin và lượng điện lấy từ lưới.

Điều này biến pin lưu trữ điện 3 pha từ một thiết bị tích điện đơn thuần thành một phần của hệ thống quản lý năng lượng tổng thể.

Pin lưu trữ điện 3 pha có những loại nào?

Có thể phân loại pin lưu trữ điện 3 pha dựa trên nhiều tiêu chí khác nhau.

Phân loại theo công nghệ pin

LiFePO4: Đây là công nghệ phổ biến trong các hệ thống lưu trữ điện cố định nhờ độ ổn định cao, khả năng chịu chu kỳ sạc xả tốt và đặc tính nhiệt tương đối an toàn.

Lithium-ion: Có mật độ năng lượng cao nhưng cần hệ thống quản lý và bảo vệ phù hợp.

Ắc quy chì: Chi phí đầu tư ban đầu có thể thấp hơn nhưng thường có tuổi thọ chu kỳ và độ sâu xả thấp hơn so với nhiều hệ thống lithium hiện đại.

Trong các hệ thống pin lưu trữ điện 3 pha hiện nay, lithium, đặc biệt là LiFePO4, thường được ưu tiên cho các dự án yêu cầu vận hành thường xuyên.

Phân loại theo cách lắp đặt

Pin điện áp thấp: Có điện áp hệ thống thấp hơn, thường được ghép nhiều module để đạt dung lượng cần thiết.

Pin điện áp cao: Có thể đạt hiệu suất hệ thống tốt và phù hợp với một số dòng inverter hybrid hoặc inverter lưu trữ chuyên dụng.

Việc chọn điện áp không nên chỉ dựa vào dung lượng. Người dùng cần kiểm tra thông số tương thích giữa pin lưu trữ điện 3 pha và inverter.

Cách tính dung lượng pin lưu trữ điện 3 pha

Dung lượng pin cần thiết phụ thuộc vào lượng điện muốn dự trữ và thời gian sử dụng.

Công thức đơn giản:

Dung lượng pin cần thiết ≈ Điện năng cần dùng × Thời gian dự phòng / (Độ sâu xả × Hiệu suất hệ thống)

Ví dụ, một công trình cần dự phòng khoảng 10 kWh điện, độ sâu xả thiết kế là 90% và hiệu suất toàn hệ thống khoảng 90%:

Dung lượng pin ≈ 10 / (0,9 × 0,9) ≈ 12,35 kWh

Trong thực tế, cần tính thêm mức tiêu thụ điện theo từng thời điểm, công suất tải, mức điện mặt trời dư và nhu cầu backup.

Do đó, không nên lựa chọn pin lưu trữ điện 3 pha chỉ dựa trên tổng công suất điện mặt trời. Hai hệ thống có cùng công suất tấm pin vẫn có thể cần dung lượng lưu trữ hoàn toàn khác nhau.

Công suất pin và dung lượng pin khác nhau thế nào?

Đây là hai thông số dễ bị nhầm khi lựa chọn pin lưu trữ điện 3 pha.

Dung lượng pin (kWh) cho biết hệ thống có thể lưu trữ bao nhiêu năng lượng.

Công suất (kW) cho biết hệ thống có thể cung cấp bao nhiêu năng lượng tại một thời điểm.

Ví dụ, một hệ thống có dung lượng 20 kWh nhưng công suất xả tối đa chỉ 10 kW sẽ không phù hợp nếu tải backup cần tới 15 kW.

Vì vậy, khi thiết kế pin lưu trữ điện 3 pha, cần đồng thời xem xét:

Dung lượng pin.
Công suất sạc.
Công suất xả.
Dòng xả tối đa.
Công suất inverter.
Công suất tải liên tục.
Công suất khởi động của thiết bị.

Đặc biệt với động cơ, máy bơm hoặc máy nén, dòng khởi động có thể cao hơn đáng kể so với công suất vận hành thông thường.

Giá pin lưu trữ điện 3 pha phụ thuộc vào những yếu tố nào?

Chi phí pin lưu trữ điện 3 pha không có một mức cố định cho mọi hệ thống. Giá phụ thuộc vào:

Công nghệ và loại cell pin.
Dung lượng lưu trữ.
Điện áp hệ thống.
Thương hiệu.
Công suất sạc/xả.
Loại inverter đi kèm.
Hệ thống BMS và thiết bị bảo vệ.
Tủ pin và phụ kiện.
Chi phí lắp đặt.
Điều kiện mặt bằng.
Yêu cầu backup.
Khả năng mở rộng trong tương lai.

Do đó, khi tham khảo báo giá pin lưu trữ điện 3 pha, không nên chỉ so sánh giá trên mỗi kWh. Một hệ thống có giá cao hơn có thể đi kèm cell chất lượng tốt hơn, BMS tốt hơn, khả năng xả cao hơn hoặc hệ thống bảo vệ và giám sát đầy đủ hơn.

Tiêu chí chọn pin lưu trữ điện 3 pha

1. Xác định nhu cầu sử dụng

Trước tiên cần xác định lượng điện tiêu thụ ban ngày, ban đêm và thời điểm có tải cao.

Nếu mục tiêu chính là tăng tỷ lệ tự dùng điện mặt trời, dung lượng pin sẽ được tính khác với trường hợp cần backup nhiều giờ khi mất điện.

2. Chọn dung lượng phù hợp

Không phải cứ pin càng lớn càng tốt. Dung lượng quá lớn khiến vốn đầu tư tăng nhưng pin có thể không được khai thác hết.

Một hệ thống pin lưu trữ điện 3 pha tốt là hệ thống có dung lượng phù hợp với mô hình tiêu thụ thực tế và khả năng sản xuất điện của nguồn.

3. Kiểm tra khả năng tương thích với inverter

Đây là tiêu chí bắt buộc. Cần kiểm tra:

Điện áp hoạt động.
Dải điện áp pin.
Dòng sạc/xả.
Giao thức giao tiếp.
Công suất tối đa.
Khả năng ghép song song.
Danh sách pin được inverter hỗ trợ.

4. Ưu tiên hệ thống có khả năng mở rộng

Nếu nhu cầu điện có thể tăng trong tương lai, nên lựa chọn pin lưu trữ điện 3 pha có khả năng mở rộng module.

Điều này giúp người dùng tăng dung lượng lưu trữ sau này mà không nhất thiết phải thay toàn bộ hệ thống.

5. Quan tâm đến tuổi thọ chu kỳ

Tuổi thọ chu kỳ cho biết số lần sạc/xả mà pin có thể thực hiện trước khi dung lượng suy giảm đến một mức nhất định.

Tuy nhiên, cần xem xét tuổi thọ trong điều kiện vận hành cụ thể thay vì chỉ nhìn vào một con số quảng cáo.

6. Kiểm tra chế độ bảo hành

Một hệ thống pin lưu trữ điện 3 pha có giá trị đầu tư tương đối lớn nên cần xem kỹ thời gian bảo hành, điều kiện bảo hành, giới hạn số chu kỳ, mức dung lượng còn lại được cam kết và chính sách hỗ trợ kỹ thuật.

Pin lưu trữ điện 3 pha phù hợp với những đối tượng nào?

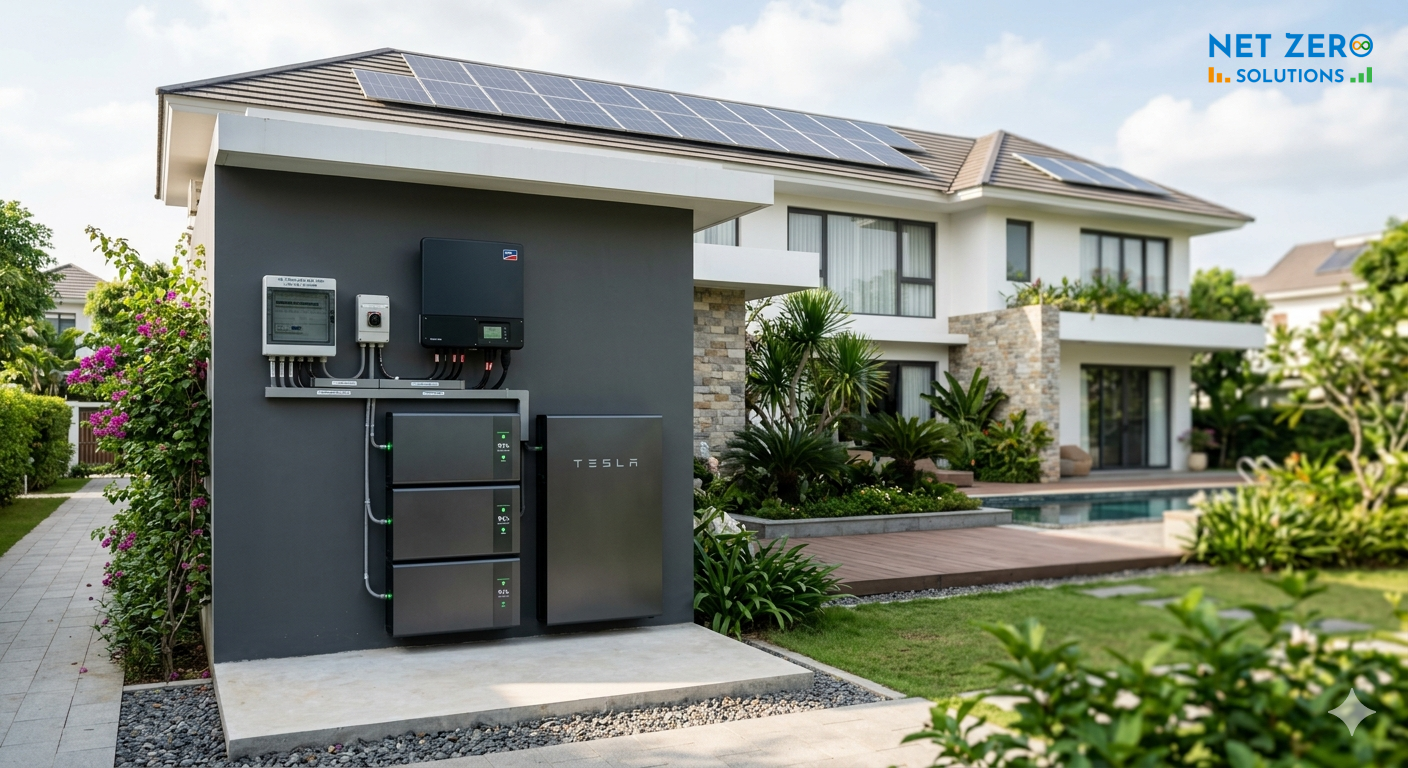

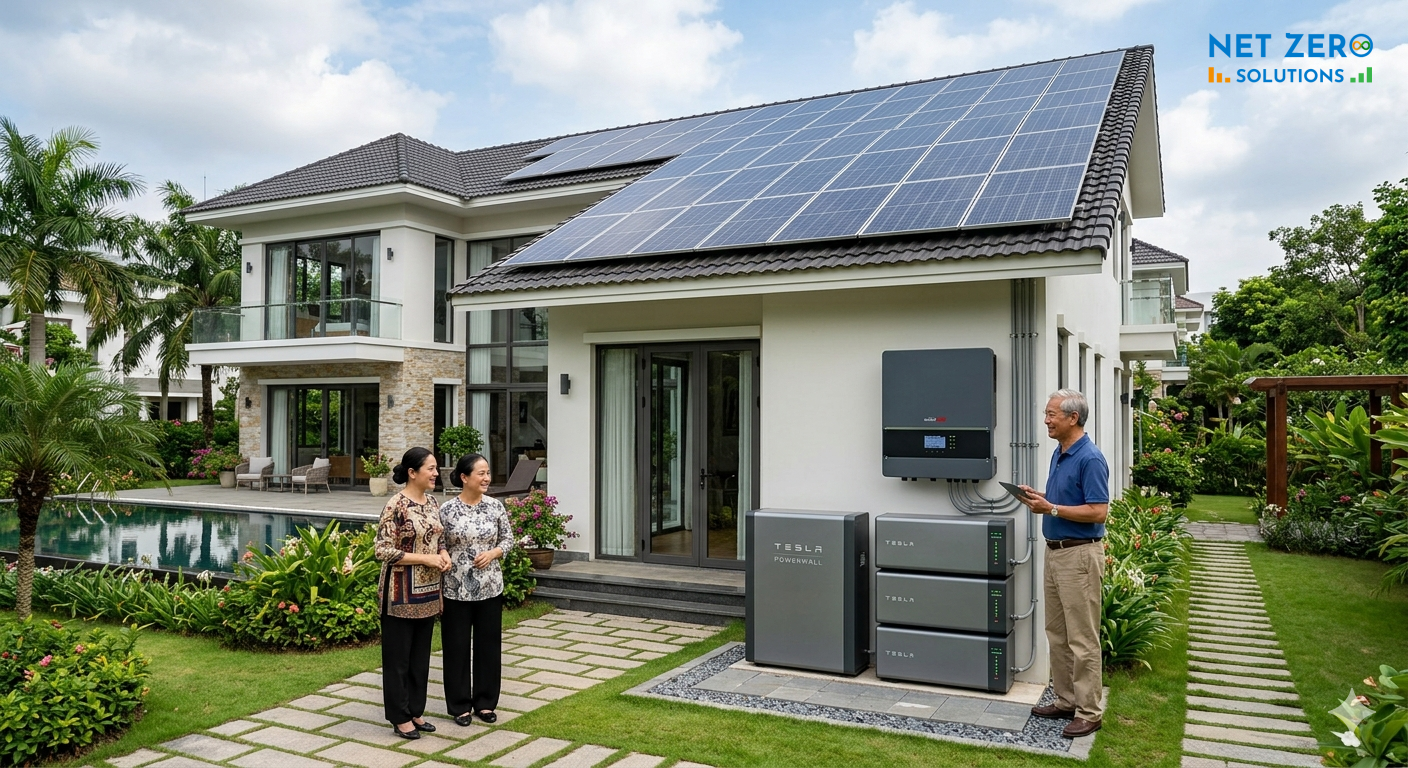

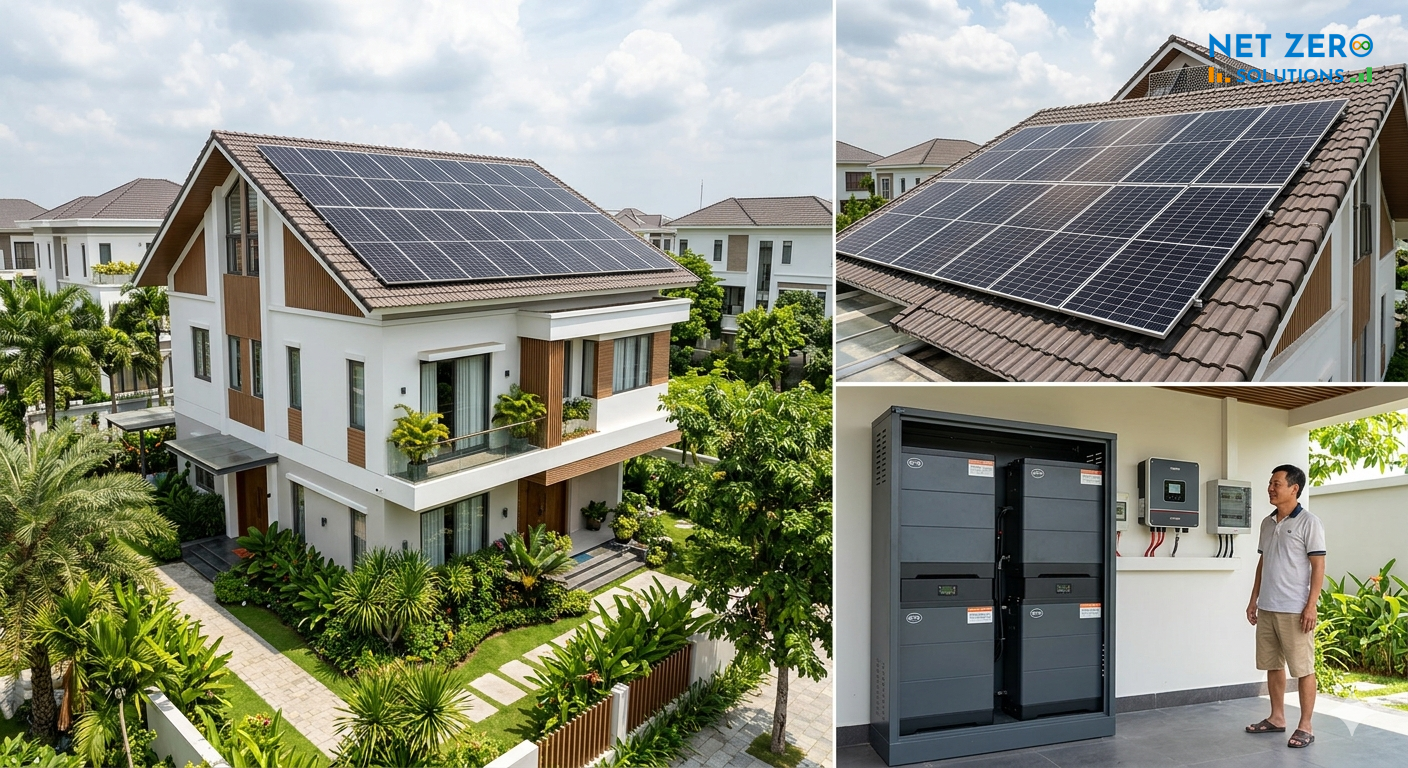

Nhà ở và biệt thự

Gia đình có hệ thống điện mặt trời và nhu cầu sử dụng điện lớn vào buổi tối có thể sử dụng pin lưu trữ điện 3 pha để tăng tỷ lệ tự dùng.

Văn phòng và tòa nhà

Các công trình văn phòng thường có nhu cầu điện ban ngày cao, đồng thời cần nguồn dự phòng cho những tải quan trọng như máy chủ, camera, mạng và thiết bị điều khiển.

Nhà xưởng

Nhà xưởng có tải 3 pha và mức tiêu thụ điện lớn là nhóm đối tượng phù hợp với hệ thống lưu trữ. Pin lưu trữ điện 3 pha có thể hỗ trợ tối ưu điện mặt trời và quản lý năng lượng theo thời gian sử dụng.

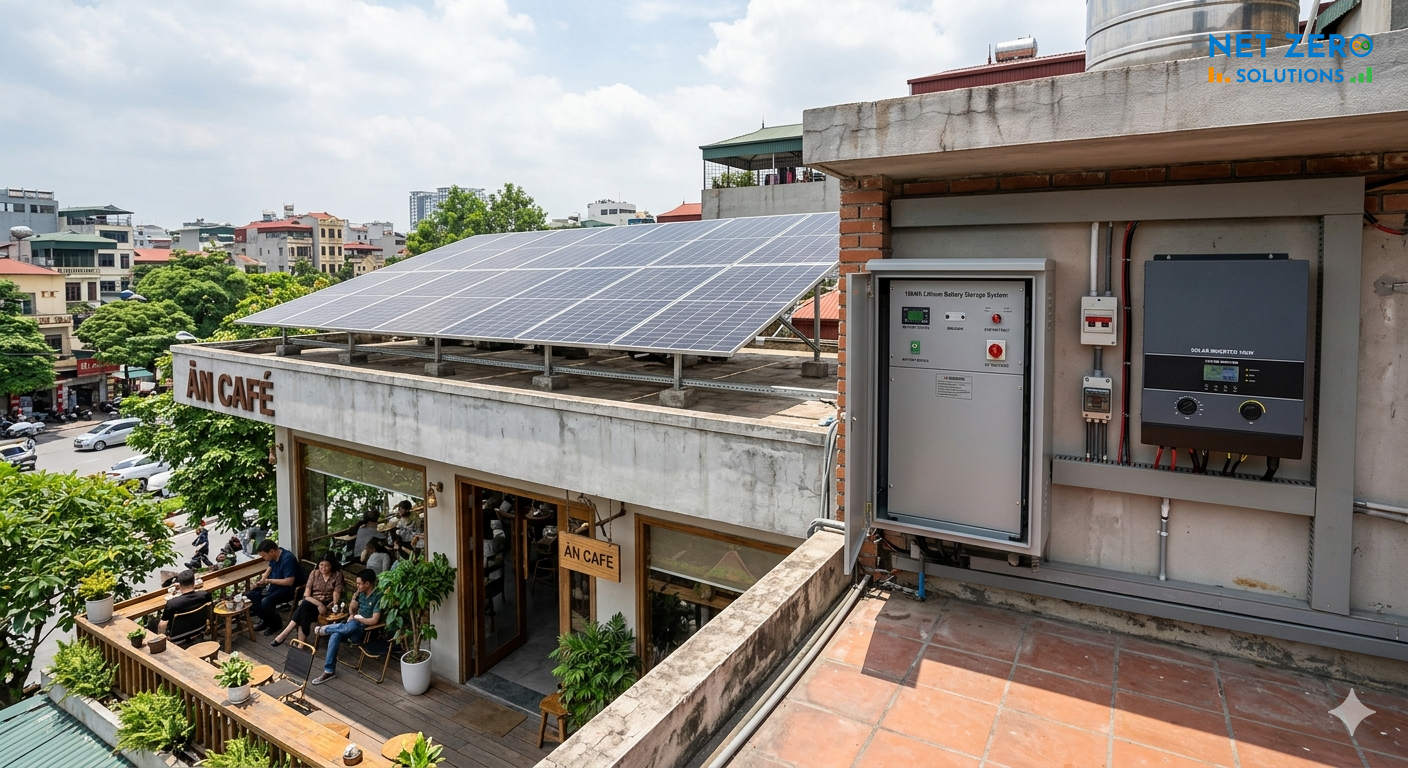

Cơ sở kinh doanh

Nhà hàng, khách sạn, cửa hàng và các cơ sở dịch vụ có thể tận dụng điện lưu trữ cho những thời điểm nhu cầu tiêu thụ cao.

Có nên đầu tư pin lưu trữ điện 3 pha không?

Câu trả lời phụ thuộc vào mục tiêu và đặc điểm sử dụng điện của từng công trình.

Nên cân nhắc đầu tư pin lưu trữ điện 3 pha khi:

Có hệ thống điện mặt trời công suất tương đối lớn.
Lượng điện mặt trời dư vào ban ngày cao.
Nhu cầu sử dụng điện buổi tối đáng kể.
Muốn tăng tỷ lệ tự dùng điện mặt trời.
Có nhu cầu dự phòng khi mất điện.
Công trình sử dụng điện 3 pha.
Muốn chủ động hơn trong quản lý năng lượng.

Ngược lại, nếu công trình tiêu thụ phần lớn điện mặt trời ngay trong thời gian hệ thống phát điện và gần như không có nhu cầu backup, việc đầu tư pin có thể cần được tính toán kỹ về hiệu quả kinh tế.

Những lưu ý khi lắp đặt pin lưu trữ điện 3 pha

Lắp đặt pin lưu trữ điện 3 pha cần được thực hiện theo thiết kế kỹ thuật phù hợp, không nên chỉ đơn giản là kết nối pin với inverter.

Một số yếu tố cần lưu ý gồm:

Đặt pin tại vị trí phù hợp với yêu cầu của nhà sản xuất.
Đảm bảo điều kiện nhiệt độ và thông gió.
Có thiết bị bảo vệ điện phù hợp.
Tính toán tiết diện dây dẫn theo dòng điện.
Thiết kế hệ thống chống sét và tiếp địa phù hợp.
Phân tách tải backup và tải không cần thiết nếu cần.
Thiết lập giới hạn sạc/xả hợp lý.
Kiểm tra khả năng đồng bộ giữa inverter và BMS.
Theo dõi hệ thống sau khi đưa vào vận hành.

Với hệ thống công suất lớn, việc khảo sát phụ tải và thiết kế bởi đơn vị có chuyên môn sẽ giúp hạn chế tình trạng chọn sai dung lượng hoặc công suất.

So sánh pin lưu trữ điện 3 pha và hệ thống không có lưu trữ

Tiêu chí	Có pin lưu trữ	Không có pin lưu trữ
Tận dụng điện mặt trời dư	Cao hơn	Thấp hơn
Sử dụng điện mặt trời ban đêm	Có	Không
Hỗ trợ khi mất điện	Có thể có	Thường không
Chi phí đầu tư ban đầu	Cao hơn	Thấp hơn
Khả năng chủ động năng lượng	Cao	Thấp hơn
Quản lý điện theo thời điểm	Linh hoạt	Hạn chế hơn

Có thể thấy, pin lưu trữ điện 3 pha mang lại nhiều lợi ích về khả năng chủ động năng lượng nhưng đi kèm khoản đầu tư ban đầu cao hơn. Vì vậy, quyết định đầu tư nên dựa trên dữ liệu tiêu thụ điện thực tế thay vì chỉ dựa vào công suất hệ thống điện mặt trời.

Câu hỏi thường gặp về pin lưu trữ điện 3 pha

Pin lưu trữ điện 3 pha có dùng được cho điện mặt trời không?

Có. Pin lưu trữ điện 3 pha thường được tích hợp trong hệ thống điện mặt trời thông qua inverter hybrid hoặc inverter lưu trữ tương thích.

Pin lưu trữ điện 3 pha có dùng khi mất điện không?

Có thể, nếu hệ thống inverter và tủ điện được thiết kế chức năng backup. Tuy nhiên, công suất và thời gian cấp điện phụ thuộc vào dung lượng pin, công suất inverter và tải sử dụng.

Có thể mở rộng dung lượng pin sau này không?

Có thể với những hệ thống hỗ trợ mở rộng. Tuy nhiên, cần kiểm tra giới hạn số module, điện áp, dòng điện và yêu cầu đồng bộ của nhà sản xuất.

Nên chọn pin bao nhiêu kWh?

Không có một mức dung lượng phù hợp cho mọi công trình. Cần dựa trên sản lượng điện mặt trời, mức tiêu thụ, thời gian muốn dự phòng và công suất tải để tính toán.

Pin LiFePO4 có phù hợp để lưu trữ điện không?

Có. LiFePO4 là một trong những công nghệ được sử dụng phổ biến cho hệ thống lưu trữ năng lượng cố định nhờ độ ổn định và khả năng đáp ứng nhiều chu kỳ sạc/xả.

Pin lưu trữ điện 3 pha là giải pháp đáng cân nhắc cho các công trình sử dụng điện 3 pha, đặc biệt khi kết hợp với điện mặt trời và có nhu cầu dùng điện vào buổi tối hoặc dự phòng khi mất điện. Để đạt hiệu quả cao, cần lựa chọn đồng bộ giữa pin, inverter, BMS và phụ tải. Quan trọng nhất, dung lượng và công suất pin lưu trữ điện 3 pha nên được tính toán theo nhu cầu thực tế thay vì lựa chọn theo công suất điện mặt trời đơn thuần.
