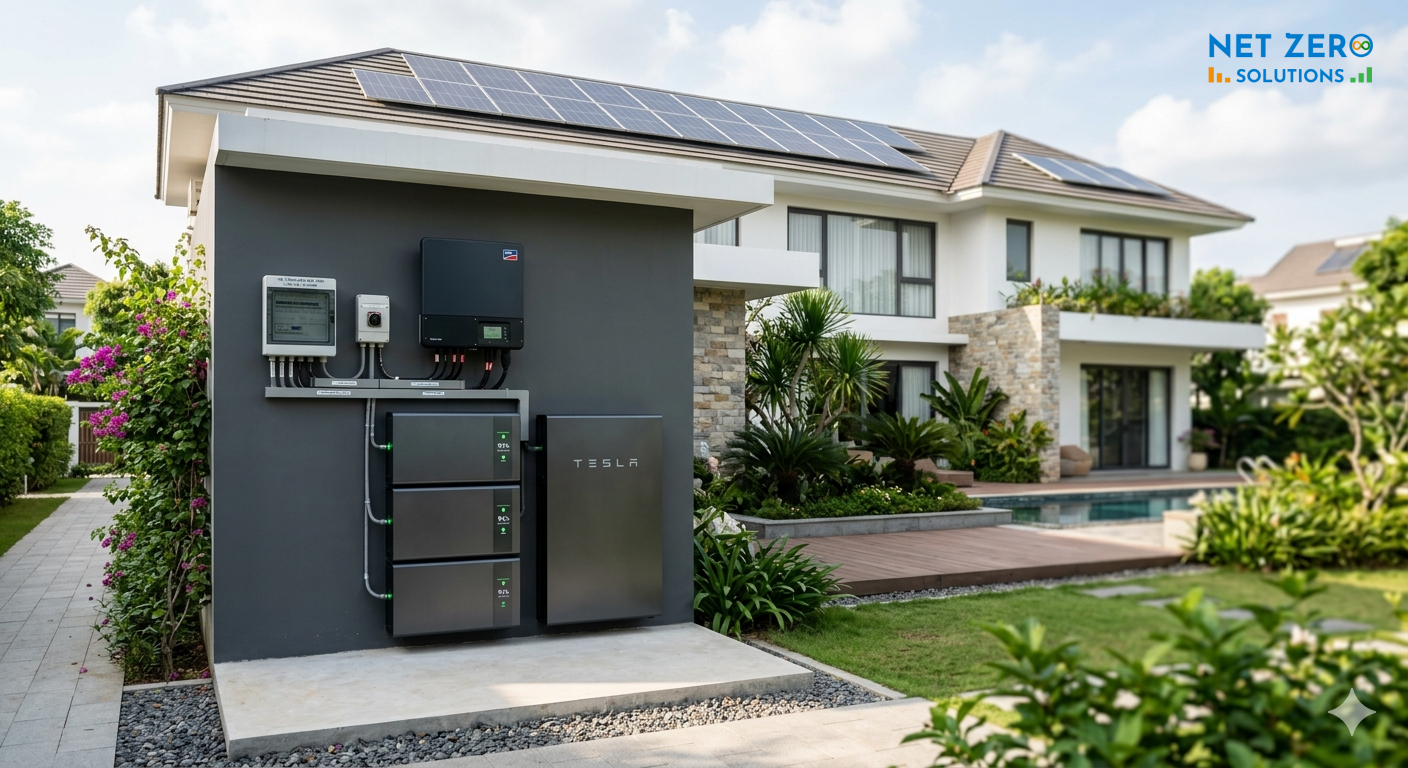

Bộ lưu điện năng lượng mặt trời là thiết bị quan trọng trong hệ thống điện mặt trời, giúp tích trữ phần điện năng chưa sử dụng để cung cấp khi cần. Không chỉ hỗ trợ duy trì nguồn điện khi mất lưới, thiết bị còn giúp tăng khả năng tự chủ năng lượng và tối ưu hiệu quả khai thác điện solar. Vậy bộ lưu điện hoạt động như thế nào, có những loại nào và nên chọn công suất ra sao?

Bộ lưu điện năng lượng mặt trời là gì?

Bộ lưu điện năng lượng mặt trời là hệ thống thiết bị có chức năng lưu trữ điện năng được tạo ra từ các tấm pin mặt trời để sử dụng vào thời điểm phù hợp. Thành phần lưu trữ phổ biến nhất hiện nay là pin lithium, đặc biệt là lithium iron phosphate (LiFePO4).

Vào ban ngày, điện từ tấm pin được ưu tiên cung cấp cho các thiết bị đang hoạt động. Phần điện dư có thể được đưa vào bộ lưu trữ. Khi nhu cầu tiêu thụ tăng, hệ thống không có đủ ánh nắng hoặc điện lưới bị gián đoạn, nguồn điện đã tích trữ sẽ được cấp trở lại cho tải.

Nhờ đó, hệ thống điện mặt trời có thể giảm mức độ phụ thuộc vào điện lưới và nâng cao tỷ lệ sử dụng trực tiếp nguồn năng lượng tái tạo.

Cấu tạo của bộ lưu điện năng lượng mặt trời

Một hệ thống lưu trữ điện mặt trời thường gồm các thành phần chính sau:

Pin lưu trữ

Pin lưu trữ là bộ phận trực tiếp tích trữ điện năng. Công nghệ LiFePO4 được sử dụng phổ biến nhờ độ ổn định nhiệt tốt, tuổi thọ cao và phù hợp với nhu cầu lưu trữ điện lâu dài.

Dung lượng pin thường được tính bằng kWh. Dung lượng càng lớn thì hệ thống có thể cung cấp điện trong thời gian càng dài, với điều kiện mức tiêu thụ không thay đổi.

Bộ biến tần

Inverter có nhiệm vụ chuyển đổi điện giữa dòng điện một chiều (DC) và dòng điện xoay chiều (AC), đồng thời điều phối quá trình sạc và xả pin tùy theo cấu hình hệ thống.

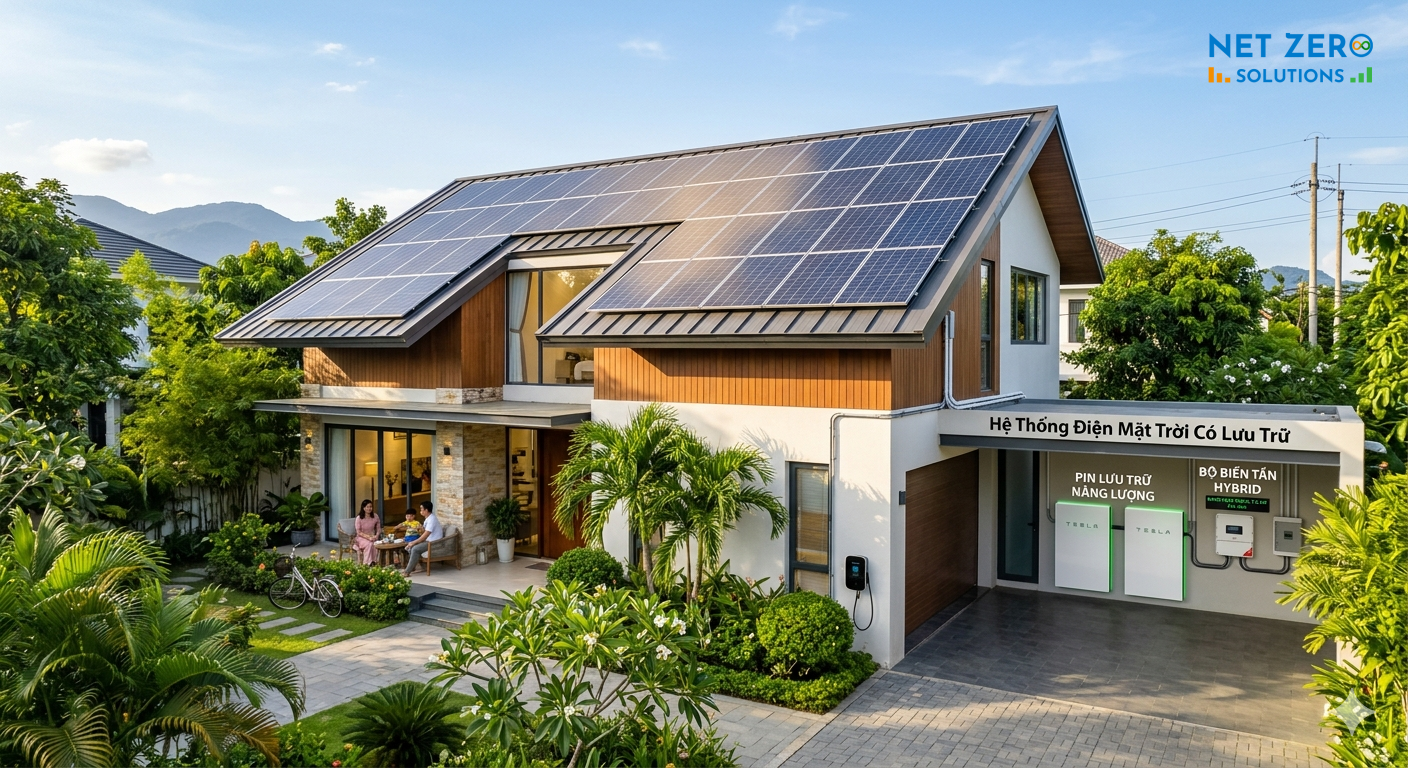

Với hệ thống điện mặt trời có lưu trữ, hybrid inverter thường được sử dụng để quản lý đồng thời nguồn điện từ pin mặt trời, pin lưu trữ, điện lưới và tải tiêu thụ.

Hệ thống quản lý pin BMS

BMS (Battery Management System) giám sát tình trạng của pin trong quá trình vận hành. Hệ thống có thể theo dõi các thông số như điện áp, dòng điện, nhiệt độ và trạng thái sạc.

BMS cũng hỗ trợ bảo vệ pin trước những tình trạng bất thường như quá sạc, quá xả hoặc nhiệt độ vượt giới hạn cho phép.

Hệ thống giám sát và bảo vệ

Các thiết bị bảo vệ điện, kết nối và phần mềm giám sát giúp hệ thống vận hành an toàn, đồng thời cho phép người dùng theo dõi sản lượng, mức pin và tình trạng hoạt động.

Nguyên lý hoạt động của bộ lưu điện năng lượng mặt trời

Nguyên lý vận hành có thể hiểu theo 4 giai đoạn chính:

Ban ngày: Pin mặt trời tạo ra điện năng. Điện được ưu tiên cấp cho tải và phần dư được sạc vào pin lưu trữ.

Khi sản lượng solar giảm: Khi công suất từ pin mặt trời không đáp ứng đủ nhu cầu, hệ thống có thể lấy phần điện thiếu từ pin lưu trữ hoặc điện lưới tùy cấu hình.

Ban đêm: Khi không còn nguồn điện từ mặt trời, hệ thống có thể sử dụng điện đã tích trữ trong pin để cung cấp cho tải.

Khi mất điện: Nếu hệ thống có chức năng backup, bộ lưu điện sẽ chuyển sang cấp điện cho các tải được thiết lập, giúp duy trì hoạt động của những thiết bị quan trọng.

Cách vận hành cụ thể phụ thuộc vào loại inverter, dung lượng pin, chế độ cài đặt và thiết kế của toàn bộ hệ thống.

Các loại bộ lưu điện năng lượng mặt trời phổ biến

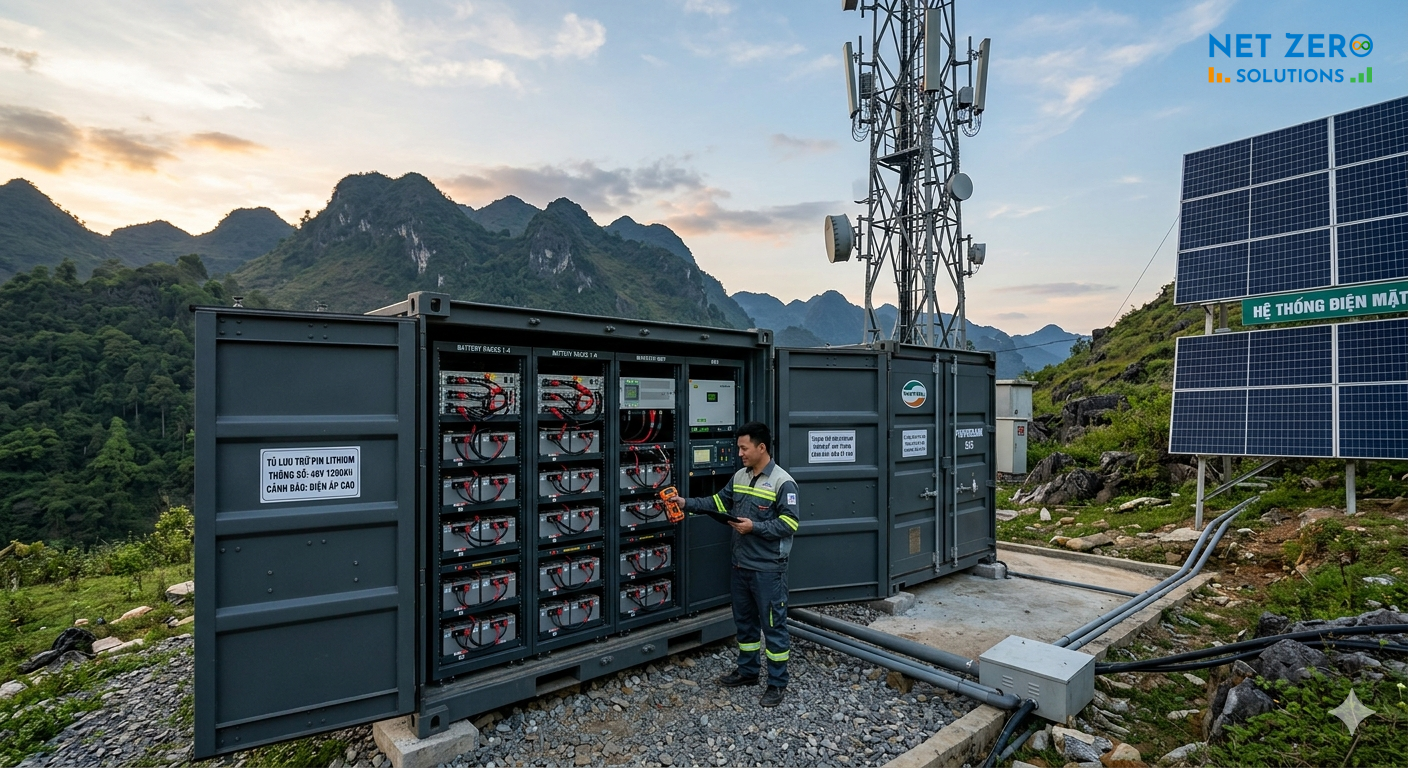

Bộ lưu điện lithium

Pin lithium có mật độ năng lượng cao, kích thước tương đối gọn và hiệu suất sạc xả tốt. Đây là lựa chọn phổ biến cho hệ thống điện mặt trời dân dụng, thương mại và công nghiệp.

Trong nhóm này, LiFePO4 được đánh giá cao nhờ độ ổn định và phù hợp với các ứng dụng yêu cầu số chu kỳ sạc xả lớn.

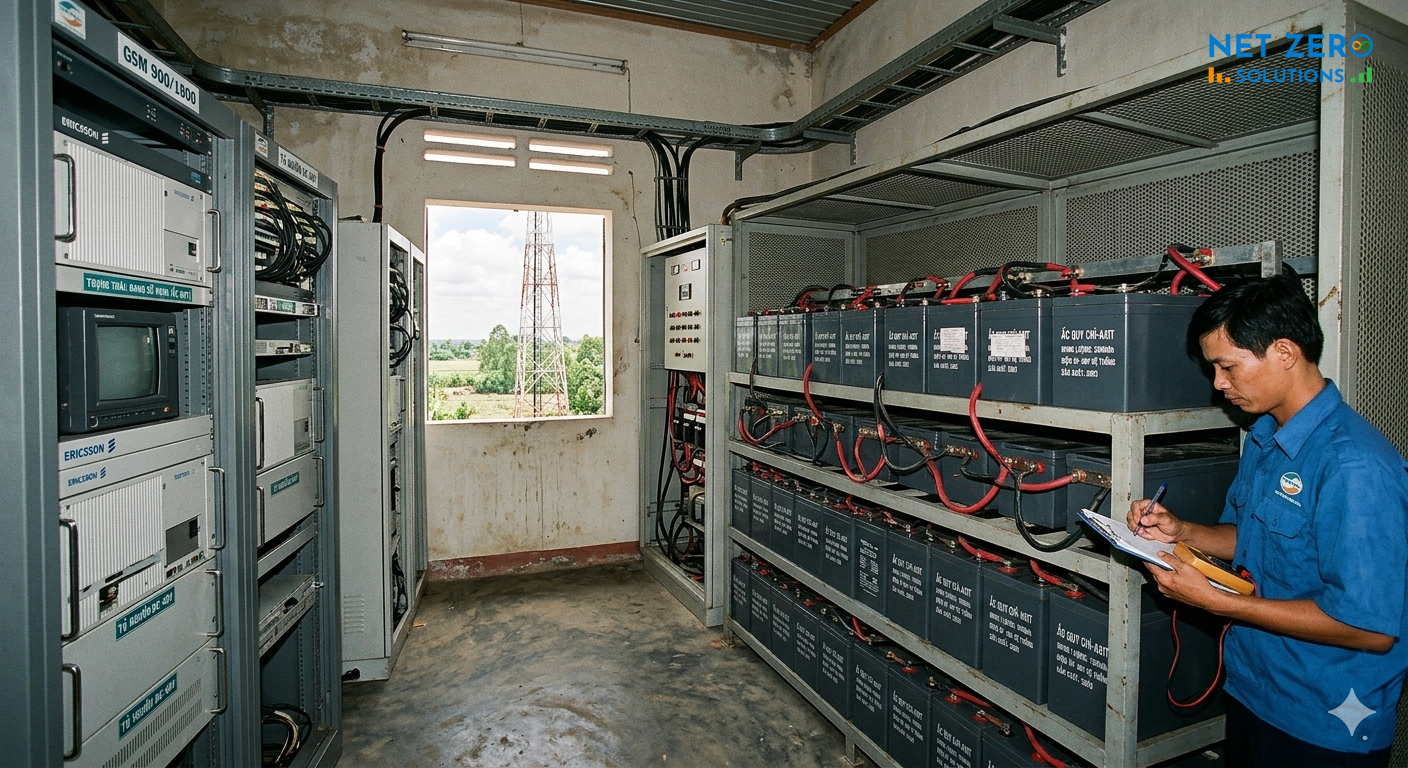

Bộ lưu điện chì-axit

Ắc quy chì-axit có ưu điểm là chi phí đầu tư ban đầu tương đối thấp và công nghệ quen thuộc. Tuy nhiên, loại pin này thường có kích thước lớn, trọng lượng cao và tuổi thọ chu kỳ thấp hơn so với nhiều dòng pin lithium hiện đại.

Do đó, chì-axit thường phù hợp hơn với các hệ thống có yêu cầu lưu trữ đơn giản hoặc ngân sách đầu tư hạn chế.

Hệ thống lưu trữ điện áp thấp

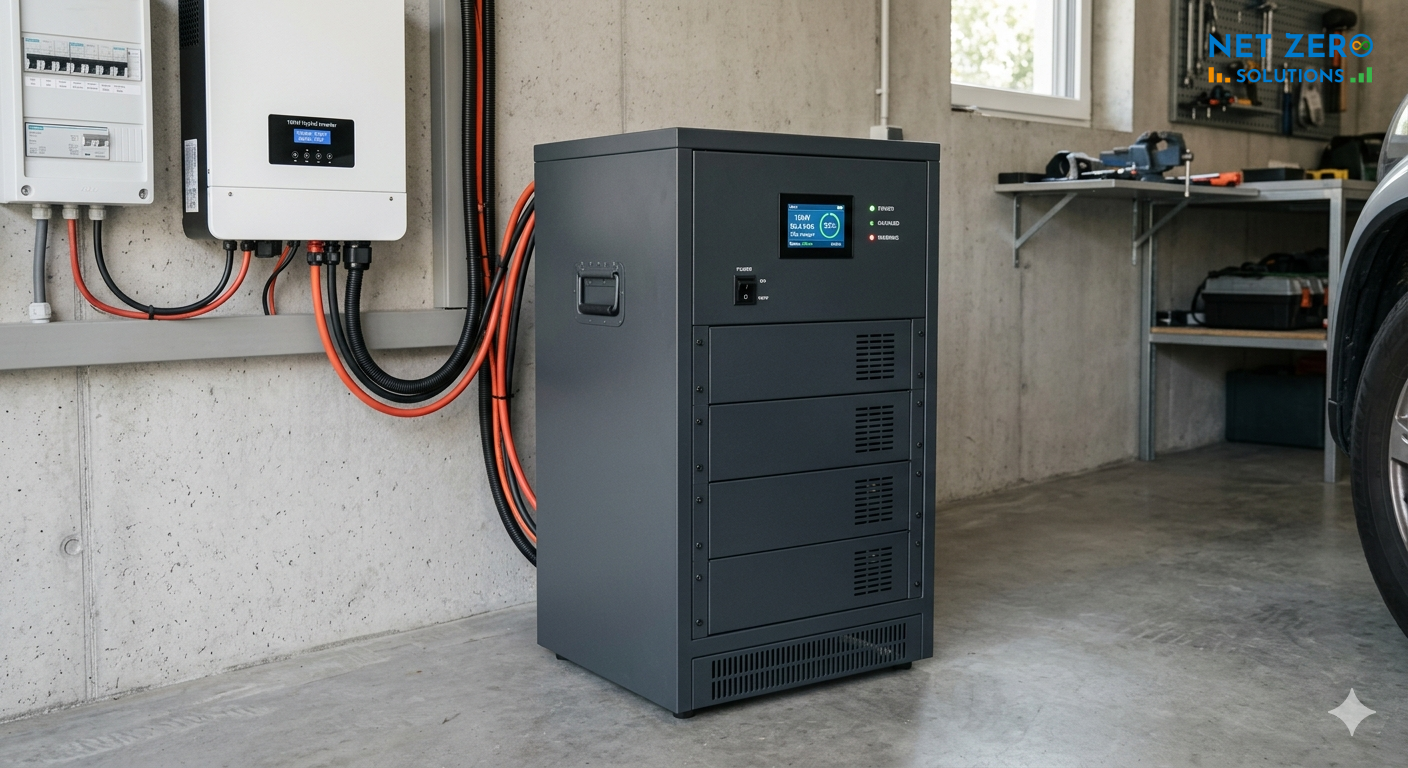

Pin điện áp thấp thường được sử dụng trong các hệ thống điện mặt trời gia đình có quy mô vừa và nhỏ. Thiết kế tương đối đơn giản, phù hợp với nhu cầu lưu trữ cơ bản.

Hệ thống lưu trữ điện áp cao

Hệ thống điện áp cao có thể đạt hiệu suất truyền tải tốt hơn trong những cấu hình phù hợp, đồng thời thường được ứng dụng cho hệ thống có công suất lớn hơn.

Việc lựa chọn điện áp thấp hay cao cần dựa trên inverter tương thích, công suất tải, dung lượng lưu trữ và yêu cầu thiết kế.

Lợi ích của bộ lưu điện năng lượng mặt trời

Tăng khả năng sử dụng điện mặt trời

Nếu không có hệ thống lưu trữ, lượng điện solar tạo ra vào ban ngày nhưng chưa sử dụng có thể không được khai thác tối đa. Pin lưu trữ giúp giữ lại phần điện phù hợp để sử dụng vào buổi tối hoặc thời điểm sản lượng thấp.

Duy trì nguồn điện khi mất lưới

Với hệ thống có chức năng backup, bộ lưu điện năng lượng mặt trời có thể cung cấp điện cho các tải ưu tiên khi điện lưới gặp sự cố.

Đây là lợi ích đặc biệt quan trọng đối với gia đình, văn phòng, cửa hàng và doanh nghiệp có những thiết bị cần hoạt động liên tục.

Giảm phụ thuộc vào điện lưới

Khi được thiết kế và vận hành đúng cách, hệ thống lưu trữ giúp tăng tỷ lệ điện tự sản xuất và tự tiêu thụ, từ đó giảm nhu cầu lấy điện từ lưới trong một số khung giờ.

Tối ưu hệ thống điện mặt trời

Kết hợp pin lưu trữ với inverter phù hợp giúp hệ thống chủ động hơn trong việc điều phối nguồn điện giữa pin mặt trời, pin lưu trữ, điện lưới và phụ tải.

Cách tính dung lượng bộ lưu điện năng lượng mặt trời

Dung lượng pin cần lựa chọn dựa trên lượng điện muốn dự phòng và thời gian sử dụng.

Công thức tham khảo:

Dung lượng pin cần thiết ≈ Công suất tải × Thời gian sử dụng ÷ Hiệu suất hệ thống

Ví dụ, một nhóm thiết bị có tổng công suất khoảng 1 kW và cần hoạt động trong 5 giờ. Nhu cầu năng lượng lý thuyết là:

1 kW × 5 giờ = 5 kWh

Tuy nhiên, không nên chọn pin đúng bằng 5 kWh vì còn phải tính đến hiệu suất chuyển đổi, giới hạn độ sâu xả (DoD), mức dự phòng và điều kiện vận hành thực tế.

Vì vậy, khi thiết kế bộ lưu điện năng lượng mặt trời, cần tính toán tổng thể thay vì chỉ dựa vào công suất của các tấm pin.

Tiêu chí lựa chọn bộ lưu điện năng lượng mặt trời

1. Xác định nhu cầu sử dụng điện

Trước tiên cần thống kê các thiết bị cần cấp điện, công suất và thời gian hoạt động mong muốn. Nếu mục tiêu chủ yếu là backup, nên xác định rõ nhóm tải quan trọng thay vì dự phòng toàn bộ hệ thống.

2. Chọn dung lượng pin phù hợp

Dung lượng tính bằng kWh quyết định lượng điện có thể tích trữ. Nhu cầu càng lớn hoặc thời gian backup càng dài thì dung lượng pin càng phải cao.

Không nên chọn pin quá nhỏ vì dễ hết điện sớm; ngược lại, pin quá lớn sẽ làm tăng chi phí đầu tư nhưng chưa chắc mang lại hiệu quả tương xứng.

3. Kiểm tra công suất inverter

Dung lượng pin và công suất inverter là hai thông số khác nhau. Pin có dung lượng lớn nhưng inverter không đủ công suất thì hệ thống vẫn không thể cấp đồng thời nhiều tải.

Do đó cần kiểm tra cả công suất liên tục và khả năng chịu tải trong thời gian ngắn đối với các thiết bị có dòng khởi động cao.

4. Ưu tiên công nghệ pin phù hợp

Với nhu cầu lưu trữ dài hạn, LiFePO4 là một lựa chọn đáng cân nhắc nhờ tuổi thọ chu kỳ và độ ổn định tốt. Tuy nhiên, cần xem xét đồng thời chất lượng cell pin, BMS, hệ thống làm mát, tiêu chuẩn an toàn và chính sách bảo hành.

5. Khả năng tương thích

Pin, inverter và hệ thống quản lý năng lượng phải tương thích với nhau. Đây là yếu tố quan trọng để đảm bảo quá trình sạc, xả và chuyển đổi điện diễn ra ổn định.

6. Chế độ backup

Nếu mục tiêu chính là sử dụng khi mất điện, cần kiểm tra inverter và bộ lưu điện năng lượng mặt trời có hỗ trợ nguồn dự phòng hay không, thời gian chuyển mạch và nhóm tải nào được ưu tiên cấp điện.

7. Bảo hành và khả năng mở rộng

Nên lựa chọn hệ thống có thông tin rõ ràng về thời gian bảo hành, điều kiện vận hành và khả năng mở rộng dung lượng trong tương lai. Điều này đặc biệt cần thiết khi nhu cầu sử dụng điện có thể tăng theo thời gian.

Bộ lưu điện năng lượng mặt trời có giá bao nhiêu?

Chi phí hệ thống phụ thuộc vào nhiều yếu tố như:

Dung lượng pin lưu trữ.
Công suất và thương hiệu inverter.
Công nghệ pin.
Hệ thống BMS và thiết bị bảo vệ.
Chi phí lắp đặt, cấu hình và tích hợp.
Khả năng giám sát và mở rộng.
Quy mô hộ gia đình, thương mại hoặc công nghiệp.

Vì vậy, không nên đánh giá giá bộ lưu điện năng lượng mặt trời chỉ dựa trên giá của một bộ pin. Cần xem xét tổng chi phí đầu tư của cả hệ thống và khả năng đáp ứng nhu cầu thực tế.

Có nên đầu tư bộ lưu điện năng lượng mặt trời?

Việc đầu tư phù hợp khi người dùng có nhu cầu tăng tỷ lệ tự sử dụng điện mặt trời, muốn dự phòng nguồn điện hoặc cần chủ động hơn trong việc quản lý năng lượng.

Đối với hộ gia đình, hệ thống có thể tập trung vào các tải thiết yếu như tủ lạnh, thiết bị mạng, chiếu sáng, camera hoặc một số thiết bị điện khác.

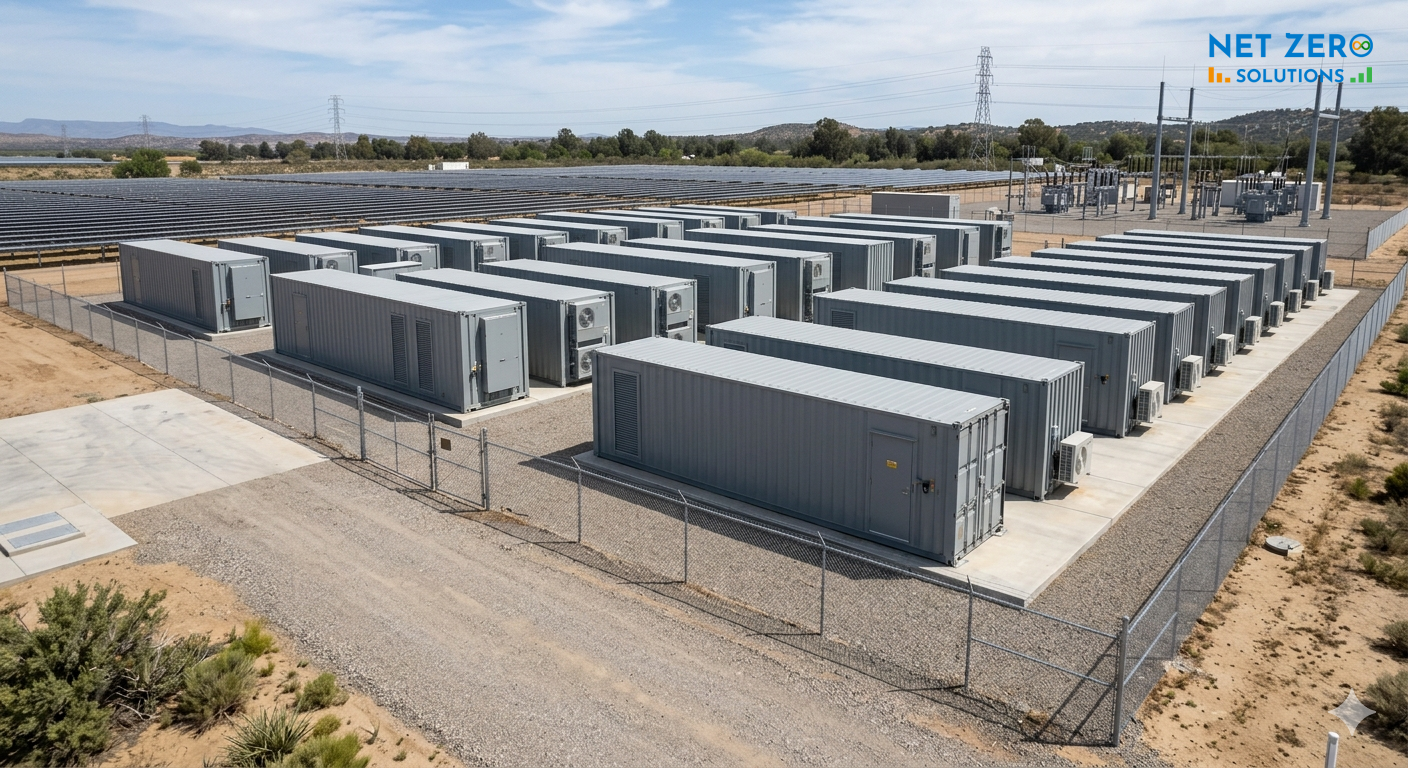

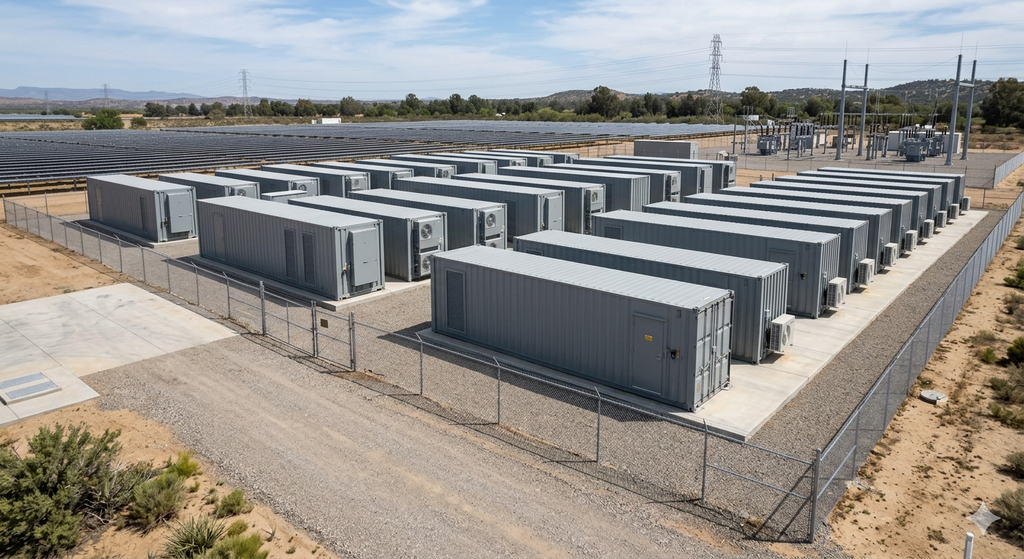

Với doanh nghiệp, hệ thống lưu trữ có thể được thiết kế theo quy mô lớn hơn để hỗ trợ tải quan trọng, tăng khả năng dự phòng và tối ưu phương án sử dụng năng lượng.

Tuy nhiên, hiệu quả đầu tư phụ thuộc vào giá điện, biểu đồ phụ tải, sản lượng solar, dung lượng lưu trữ và mục tiêu sử dụng. Vì vậy, nên khảo sát nhu cầu thực tế trước khi lựa chọn công suất.

Những lưu ý khi sử dụng bộ lưu điện năng lượng mặt trời

Để hệ thống hoạt động ổn định và duy trì tuổi thọ, người dùng nên:

Lắp đặt tại vị trí thông thoáng, phù hợp với yêu cầu của nhà sản xuất.
Không tự ý thay đổi cấu hình hoặc đấu nối pin.
Theo dõi nhiệt độ, trạng thái sạc và cảnh báo của hệ thống.

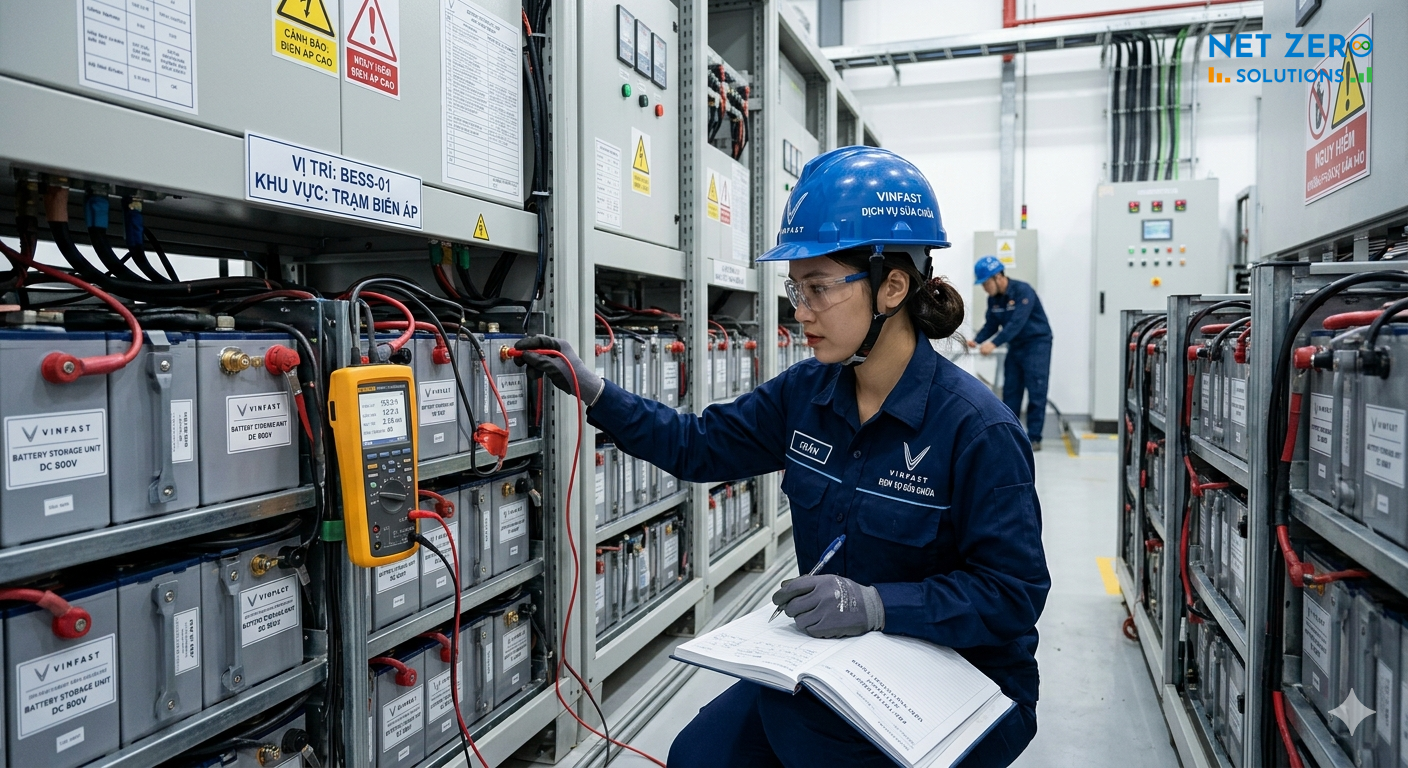

Kiểm tra định kỳ các đầu nối, thiết bị bảo vệ và inverter.
Không để pin hoạt động liên tục trong điều kiện vượt giới hạn kỹ thuật.
Sử dụng pin và inverter có thông số tương thích.
Ưu tiên thiết bị có nguồn gốc rõ ràng và chính sách bảo hành minh bạch.

Bộ lưu điện năng lượng mặt trời giúp hệ thống điện mặt trời khai thác hiệu quả hơn nguồn năng lượng tạo ra, đồng thời tăng khả năng dự phòng khi điện lưới gặp sự cố. Khi lựa chọn, cần cân đối giữa dung lượng pin, công suất inverter, công nghệ lưu trữ, khả năng tương thích và nhu cầu thực tế. Một hệ thống được tính toán đúng ngay từ đầu sẽ giúp tối ưu chi phí đầu tư và hiệu quả sử dụng lâu dài.
